reflowall: R5

R5 Reflow Oven은 신개념의 온도 프로파일 구현을 보다 쉽게 구현하는 Reflow 장비입니다.

세계 유수 Solder Paste 온도 특성 Data가 있어, 사용하고자 하는 Solder Paste Data 선택

하면 자동으로 온도 특성 Graphic 화면 구현됩니다.

또한 시간별 온도를 화면에서 마우스로 점을 통하여 그리면 자동으로 온도 구현에 대한 Profile을 만들 수 있는 새로운 운영 방식의 Reflow 입니다.

PC에서 프로그램 작성된 Data를 Reflow Oven에 6종류 전송 저장할 수 있다.

저장된 Reflow에서 해당 Data 불러온 후 실행하면. 불러온 온도 프로파일 Graphic에 Real

time 온도 변화가 네이 네이션과 같이 설정된 온도를 자동 구현되는 신개념의 Reflow

입니다. 그 외 다양한 기능이 있으며 이 기능에 대하여 하기 내용을 참고 바랍니다.

l  무한대 프로그램 PC 저장
l  구간별 온도 특성 보기
l  온도 Profiler 측정 저장
l  화면 구간 설정 ( Pre heating 구간)
l  화면 바탕색. 눈금자 설정 변경
l  Tem. Max 쉽게 변경
l  Reflow Oven Parameter Viem 기능을 통하여 바른 온도 특성 확인
l  Profile Graphic 전체 온도 상/하. 시간 딜레이 쉽게 변화
l  세계 유명 Solder paste 라이브러리 Data 제공 및 추가 가능
l  etc

적용분야 : 학교. 연구소. 품질관리, Reflow Soldering , 산학연 센타. 다양한 Solder 충격 시험

( LED. 반도체. BGA 적용 부적합 장비. 301 추천 )

1. 장비 제원

1. PCB Area	350 x 400mm (350 x 240mm work)
2. Dimension	473 x 466 x 290mm
3. Weight	20.7kg
4. Power	AC220～230V/ 50～60Hz
5. Power rating	3,3 KW
6. Cycle time	2～16 Min
7. Temp rage Set	320℃

R5 Reflow Oven은 정밀을 요구하지 않는 온도 환경 Reflow 장비 사용에 적합하다.

hardwear 성능은 A,B.C.D 등급 C급의 정도의 특성이며, Software 기능으로는 A급의 우수한 능력의 장비이다.

어떠한 초보자의 reflow 운영자도 다양한 환경변화 설정. Date 관리가 가능하다.

2. Configuration ( 상품내용 )

Name	Q’ty
1. Reflow oven	1
2. Power Cable	1
3. fuse	1
4. Software CD (option)	1
5. USB communication Cable	1
6. Exhaust Hose 80mm 반지름	1

R5 Oven 어떠한 장소에도 설치가 가능하다. 가능한 배기가 가능한 창 쪽 혹은 Exhaust Duct 연결이

가능한 곳에서 사용을 추천 한다. 전기는 단독 전원을 사용을 한다. Reflow Oven 1m 반경 인화서 물질이

없어야 한다.

배기 : 자바라(주름관) 배기80mm x 1m 이며 Extra 연결은 고객이 별도 추가

설치한다. 배기 속도는 80m3hr 이며 담배연기 배출 정도면 된다.

3. Balance Table R5 Oven

4. 제품 특징

1) 간편한 Reflow 온도 구현

2) 실시간 온도 변화 값 Graphic 구현

3) PC에서 프로그램 전송 및 저장 6개 Edit 2개

4) 온도 구간 분석 기능

5) Navigation 운영 방식

6) 수동 Mode 구현 기능.

7) Solder Paste data 제공 ( 세계유명 Data 및 Data 등록기능 )

8) 온도 진행 상황 프린터 출력 모드

9) Exhaust 기능 ( 배기 1.2m Hose 제공)

10) Hot Air Convection 방식

11) 기타 기능 참고

교육 동영상

Small Reflow Oven_R5_남아전자산 (1)

Small Reflow Oven_R5_남아전자산 (2)

http://alldispenser.blog.me/221417154894

방문하시면 full 동영상 보실 수 있습니다.

용량 Over로 올리지 못 합니다.

Small Reflow Oven_R5_남아전자산 (5)

5 Reflow Oven은 신개념의 Temperature Profile Parameter 구현을 보다 쉽게 구현하는 새로운

Reflow장비 입니다. " 세계 유수 Solder Paste" 온도 특성 Data가 있어, 사용하고자 하는 Solder

Paste Data 선택 하면 자동으로 온도 특성 Graphic 화면 구현 됩니다.

시간별 온도를 PC화면에서 마우스로 (point)점을 통하여 그리면 자동으로 온도구현에 Profile을

만들 수 있는 새로운 운영 방식의 reflow 입니다.PC에서 프로그램 작성된 Data를 Reflow Oven

에 6종류 전송 저장 할 수 있다.

저장된 Reflow에서 해당 Data 불러온 후,실행하면 불러온 온도 프로화일 Graphic에 Real time

온도 변화가 네이베이션 과 같이 설정된 온도를 자동구현 되는 신개념의 Reflow 입니다.

Hot Air Convection

Chamber 온도를 강제 대류 만들어 열로인한 부품의 손상

감소 시키는 기능의 Convection 방식이다

1. 특징

l 무한대 프로그램 PC저장

l 구간별 온도 특성 보기

l 온도 Profiler 측정 저장

l 화면 구간 설정 ( Pre heating 구간)

l 화면 바탕색. 눈금자 설정변경

l Tem. Max 쉽게 변경

l Reflow Oven Parameter Viem 기능을 통하여 바른 온도 특성 확인

l Profile Graphic 전체 온도 상/하. 시간 딜레이 쉽게 변화

l 세계 유명 Solder paste 라이브러리 Data 제공 및 추가 가능

l etc

2. 장비구성

Name	Q’ty
1. Reflow oven	1
2. Power Cable	1
3. fuse	1
4. Software CD (option)	1
5. USB communication Cable	1
6. Exhaust Hose 80mm 반지름	1

3. 장비명칭

장비명칭

4. 제어 LCD Control

5. Nabigation Guide Profile edit

6. 다양한 솔더 Profile libray data

7. Step Parameter 설정 방법 최대 45 구간

up to 45 step 온도 구간 설정 기능으로 사용 가능.

8. 다양한 정보 저장 Profile data

Reflow 작업물 온도 프로화일 data 및 사진 입력가능

9. 바탕화면 도표변경 최고온도/ 최고측정시간 도표 변경

Reflow 온도/시간 도표 화면 쉽게 디자인 가능.

측정시간 999 sec / 최대온도 600'c 등의 도표를 변경가능 하다

10. Solder Paste libray data 솔더크림 data 및 추가작성 가능

기존 솔더크림 data 변경 및 새로운 제품 간단하게 등록하여

온도 특성변화를 바로 볼 수 있으며, 온도 구현이 가능하다.

11. 배기기능 배기 Hose 호수 기본제공

xhaust 기능으로 작업실 유해Gas배출 기능

1.2m Exhaust Hose 기본 제공.

12. 실시간 온도 모니터 Reflow 온도변화를 실시간 화면에 보여 준다

온도 측정 후 구간 온도 변화를 Mouse로 극간 Bar 선택하면 자동

온도 특성변화를 연산처리하여 준다. 화면 변화를 저장 할 수 있다

PC에서 작성한 data Reflow Oven에 전송 저장가능하다.

이러한 저장 공간은 8개이며, PC제거 후 Reflow Oven에서

프로그램을 불러오면 Profile Graphic 보여준다,

또한 작동을하면 설정온도 및 Real온도가 화면에 보여주며,

시간별 온도변화를 숫자로도 표기하여 준다.

이러한 기능은 PC에서도 동일하게 할 수 있으며 PC에서 작업일 경우

data 분석 저장 Application이 가능하다.

12. Simple 장비 작동 PC 제거상태에서 누구나 쉽게 장비 운영이 가능하다.

LCD 창에서 Easy operation가능한Simple 기능이다

LCD 제어 및 Key switch on Oven

13. Reflow Oven Panel

Reflow Oven 표면 Reflow 설정 idea 제공

1. Spec

1. PCB Area	350 x 400mm (350 x 240mm work)
2. Dimension	473 x 466 x 290mm
3. Weight	20.7kg
4. Power	AC220～230V/ 50～60Hz
5. Power rating	3,3 KW
6. Cycle time	2～16 Min
7. Temp rage Set	320℃

참고 : PCB 실제 작업공간은 Chamber 의 20% 외각 여유 공간을 주는 것이 좋습니다

제품특징

1) 간편한 Reflow 온도 구현

2) 실시간 온도 변화 값 Graphic 구현

3) PC에서 프로그램 전송 및 저장 6개 Edit 2개

4) 온도 구간 분석 기능

5) Navigation 운영 방식

6) 수동 Mode 구현 기능.

7) Solder Paste data 제공 ( 세계유명 Data 및 Data 등록기능 )

8) 온도 진행 상황 프린터 출력 모드

9) Exhaust 기능 ( 배기 1.2m Hose 제공)

10) Hot Air Convection 방식

11) 기타 기능 참고

적용분야 : 학교. 연구소. 품질관리, Reflow Soldering , 산학연 센타. 다양한 Solder 충격 시험.

Balance table R5 vs 301 reflow

선택 사양

1. Spare Heater

2. 없음

장비 사용을 위하여 Windows 7 이상의 PC가 있어야 함.

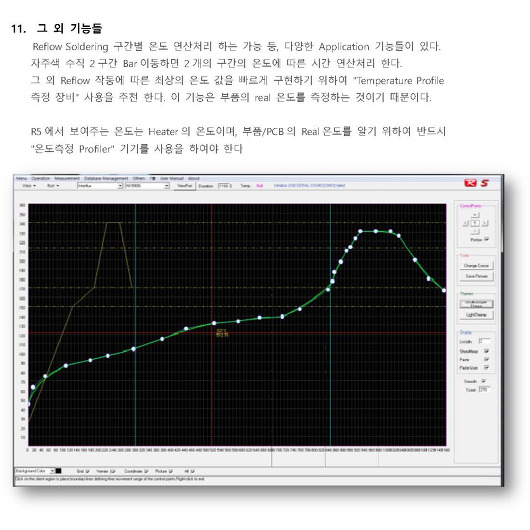

R5 Reflow Oven Software 기능이 다양한 기능이 있다. 온도 profile 구현에 있어, Solder Paste 기초로 온도 Parameter 설정하여야 하는데 R5 Reflow에서는 이러한 "Solder paste Library Data" 세계 유명 21개 업체 널리 사용하는 온도 Profile data 기본으로 제공된다

이러한 기초 data에서 자유롭게 시간/온도 응용변화 가능한 Software이다. Temperature Profile 형성된 Graphic에 Start Run Key 작동하면 Navigation 과 같이 설정된 온도 형상을 자동 구현하는 신 개념의 Reflow이다
