독일의 SEF GmbH의 548-04G Reflow 전시데모 장비 "특가 판매" 합니다.
본 장비는 연구 개발, 소량 다품종 생산에 널리 사용하고 있는 장비로 한국에 많은 기업 및 학교에서 사용되고 있는 장비입니다. 당사에서 전시. 데모 장비로 사용하는 장비를 새로운 장비 전시.데모 장비 사용으로 "특가 판매" 합니다

판매 장비에 대한 사진을 참고 바랍니다.

▶ 모델 548-04G
▶ Full Air Convectio reflow. 탁상형
▶ 전원 3상 380V + N( 220V) + 접지
▶ 장비 제원 하기 참고 :
▶ 판매 가격 가격 문의 T.02 3141 2111
▶ 무상 보증 : 1년
▶ 판매 기간 : 판매 시 종료
▶ 장비 확인 데모 가능. 전기 결선 되어 있음

▶장비 가격 : 문의 바랍니다. ▶ 딜러 문의 환영. ▶장비 구매 전 장비 시현 가능.
판매 가격 : 판매가격의 35% (판매가격 800만원)

Web site : http://www.namasmt.com/products/product_detail.html?idx=12&cat01=01&cat02=

소형리플로우 판매-Small reflow 548-04G

장비 제원
Air Convection Circulation Welding & Curing Oven.
Air Heating unit. Function. LCD Display Control Panel &RS 232C Interface Mode. Self Reflow Test & Up-Grade, Easy7 Function operation, Temperature Thermo-Sensor unit. And other function

▶ Dimensions(W.D.H) : 1000 x 600 x 500mm
▶ Max PCB width Work 180mm
▶ Heating Length = 600mm
▶ 1 x Profiler Built in, thermocouple sensor & cable
▶ 7 x Profiler Memory (Graphic LCD에서 시차 별 온도 분석)
▶ 16 x Each Model Memory. 6 x Measurement data

▶ Self Machine Test & up Data Function.
▶ Monitor & Note Book Stand(option)
▶ Power : 3 x 380V +(N) 220V+PE(-2/+10V) 50/60Hz
▶ Temperature Parameter x 16 Memory
▶ Temperature Profile Measuring x 7 Memory
▶ Air Duct Box 2 m & Power cable
▶ Pb Reflow (Max pick Temp 300’c Graphic) .
▶ 외부 모니터 없이 자체 Big LCD에서 온도 분석 가능

기타 포함 내역
1) 배기 Air Box & Power Cable (Exhaust 고열성 Hose 포함)
2) 사용자 메뉴에 한글/ Web Site Down Load
3) 장비 Top Door Open Key
4) 1ea x 온도 Profile 온도 Sensor.
5) 1ea x Un Loader Plate.

모니터 스탠드 별도 (Option)

판매 장비 사진

LED 소재 부품 소재 신뢰성 사용 부품 신뢰성 장비로 널리 사용하고 있는 장비 Compact Size

독일의 SEF GmbH 회사 제품 한국 판매 1988년 부터 장비 공급

full air convection 100% Hot Air 공급.

Chamber에 Heater 노출이 없음.

온도 프로화일 측정. 저장. 분석 가능

Parameter 저장. Convection 조절가능 50~ 100% 10단위 조절 속도

운영이 누구나 쉽은 Multi function key . 4Key 운영 방식

Parameter 조건설정 모드 / Load Save 모드 / 온도 프로화일 측정.저장.분석 모드 / 장비설정모드

Cooling Zone & Unloader Plate Reflow 장비 외 추가 400mm unloader plate는 2가지 각도 선택에 따라 사용 할 수 있다.

Main Power & 과온도 방지를 위한 Over temperature시 장비 자동 차단기능

장비 Chamber 외기 온도가 320'c 되면 화재방지를 위하여 Bi Metal Switch 자동으로 작동

장비가 안전 모드로 작동된다.

배기 Fan Motor Box 기본 제공으로 10m 까지 Exhaust 가능하다.

장비 문의

RK Series Reflow 장비는

Lab. Small & Multi Reflow Soldering 작업을 위하여 최적화 개발된 장비이다. Small & Medium reflow 장비 중 대표적인 유럽 제품 장비로 Since 1972년 설립된 회사이다.

Full hot air convection (대류기류) 장비의 Horizontal 방식으로 기류 효율성 좋으며 휠씬 저온 상태에서 reflow Soldering 할 수 있는 장비이다. 장비 운영 Setup시간을 간편하여 누구나 장비 사용을 빠르게 설계된 장비입니다.

유럽 에너지 부분 저탄소 Reflow 장비 선정된 장비입니다. RK41(RK51) 모델은 저 전력 소비 reflow 장비이다.

Temperature Profile 실시간 측정기능 있으며, 측정된 Soak. Melting. Reflow 구간 온도 자동연산 화면에 보여주어

보다 효율적인 reflow Soldering 작업 실현 가능하다.

측정된 온도 Data는 USB Port통하여 Excel data로 저장할 수 있다. PC 환경에서 Reflow 솔더링 환경 분석 관리 및 Application 가능하다. 이러한 기능은 Lab. QC 업무에 많은 사용되는 장비이다.

사용처 : Lab. 연구개발. 산학연센터. 부품연구. 부품 신뢰성 reflow. JEDEC 환경 온도 시험평가. 소량 다품종

생산. LED 생산. Curing (건조공정). Rework 공정. Paint Dry etc

RK Series Reflow는 3종류 제품 있으며 RK31. RK41(RK51) 장비로 구분된다. 4.0 Industry 환경의 장비로 reflow 환경에

대한 Data를 USB. RS-232 통하여 Application 가능한 장비이다.

RK41. RK51 장비 크기 제원은 모두 동일하며 Heating zone구간 상이하다. 2 장비 모두 Desk Top 장비이다. Base Cabinet은 선택 품목이다.

Preheating+ Soak + Reflow 4(5)개구간 + 1개의 Cooling 구간 구성된 장비이다. Full Hot Air Convection 방식의 Horizontal Convection 방식의 모델이다.

LCD Touch screen 운영방식의 리눅스 Software 프로그램 방식으로 간편 운영 자동 할 수 있도록 설계되었다. 2체넬 x 온도 측정 기능 과 Mesh belt Conveyor 방식, 3 color tower signal Lamp 기본 기능이다.

소량 다품종 Reflow Soldering. Lab. Mobile 부품 신뢰성 검사를 위한 Reflow 가장 많이 사용하는 장비이다.

이러한 작업에 필요한 온도 측정. 저장, 분석이 가능한 기능이 기본이며 USB port 통하여 측정한 온도 Profile Data를 Excel 파일로 저장 분석할 수 있기 때문이다. RS232 Port 통하여 다른 장비 와 연동하여 장비 운영 및 응용 Application 가능하다.

Conveyor Speed는 고객이 별도 Calibration을 통하여 속도 제어 범위를 변경할 수 있으며 이러한 기능은 Curing (건조) Burning Test 사용을 할 수 있는 다양한 응용을 할 수 있는 reflow 장비이다.

Lab. QC. 학교. 산학연 센터 등에서 Reflow 작업 과정은 모니터링. Inspection을 하는데 많이 사용하는 장비로 Chamber 위쪽 특수 투명 Glass되어 있어 Reflow 전 공정을 볼 수 있다.

특징

l Full Hot Air Convection 작업

l LCD 터치 스크린 방식의 간편한 장비 운영.

l Max 300’c 안정적인 Reflow Soldering 작업.

l Top 투명 “특수 Glass” Reflow 전공정 Visual Inspection기능.

l 2체넬 x 온도 측정. 저장 분석 기능.

l 온도 Parameter up to 10 Memory.

l Melting 구간 설정에 따른 자동 연산 온도 구간 표시 기능.

l Power OFF기능. Chamber 온도 80’c이하 때 자동 Main Power OFF

l USB Port for 온도 측정 data 저장. Software upgrade.

l Mesh belt Conveyor 방식으로 흔들림 극소 장비.

l Forced Hot Air 방식으로 열 그림자 발생 방지 장비

l 3 color Signal Lamp 장비 상태를 Lamp 통하여 알 수 있다

l Conveyor Belt 속도 고객 작업유형에 따라 Calibration가능.

(Stepping 모터 방식으로 Chamber 통과시간 1시간~1일 설정가능)

l Extra 장비 와 RS232 Interface Application.

l Emergency Switch 긴급한 상황에 사용된다.

l Chamber 내 조명 ON/OFF 기능.

l Loader & Unloader Plate (선택사양)

l N2 (선택사양)

l 단면. 양면 PCB Reflow 작업 기능.

RK reflow는 Horizontal (수평) 대류 방식으로 좌/우 쪽에서 Hot Air 기류방식으로 BGA. Flat chip. Underfill. FPCB 혹은 저 경량 SMD부품 흔들림이 극 소화 되어 안정된 Reflow Soldering 구현 가능한 장비입니다. 온도 그림자 사각지대 발생이 되지 않는다.

RK 41(51) Reflow는 수평 온도 순환 방식으로 부품 과 PCB에 직접 Hot 바람이 닫지 않도록 디자인 되어 BGA. PLCC Plat chip. Under ball Reflow soldering 더 좋은 품질 구현이 가능한 장비입니다.

RK41 reflow 장비는 Mesh Belt Conveyor 방식으로 PCB Max 폭 360 mm까지 작업 가능 합니다.

Chamber 내부 모니터링 할 수 있는 Top Window 방식으로 되어 있습니다. 특수 고 단열 소재로 장비 표면 온도 안정 유지하며 Chamber 열 손실 없도록 설계 디자인된 장비이다.

Hot Air Convection은 수평 대류이동 방식으로 BGA. PLCC under ball 소재 Reflow Soldering 보다 고 품질 Reflow Soldering 구현 가능한 장비입니다.

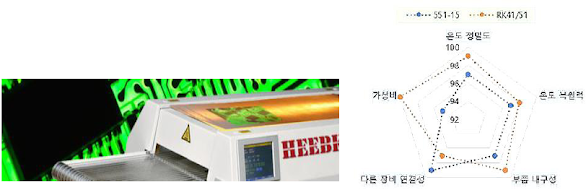

열손실 빠른보존. 복원력 우수:

reflow는 4면에 열 오차 온도 값 ±1'c 범위의 고 정밀 온도 유지 관리 가능 한 장비입니다. 4중 단열 디자인되었으며 수직 대류기류 방식으로Door 및Chamber 상/하 이음 부분의 열 손실 없는일체형 Chamber 방식으로 열 손실. 열 그림자 현상이 없는 장비입니다.
