경제적인 솔더 프린터 e3040

Posted by SMT_all on 1월 20, 2020 with No comments

가장 경제적인 가격의 스텐실 프린터






싱글/더블 PCB 프린팅가능한 솔더 스텐실 프린터 e3040


* 스텐실 프린팅 방법





스텐실을 장착하지 않은 e3040모습

스텐실 장착모습




PCB 거치모습
(Universal Support + Support Pins + 싱글 or 더블 PCB)

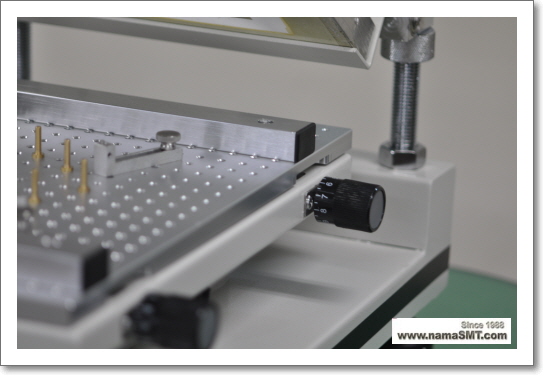

 - 각 축 조절 Bar 사진





스텐실 장착 후, 후면 모습

스텐실 고정 4 핀 / 높이 조절 및 무게중심추

수직높이의 평행을 잘 맞춰주어야 한다.
프레임 폴이 약간 불안정할 수 있으니, 단단히 죄어준다.


스텐실을 들었을때, 더이상 넘어가지 못하도록 도와주는
Limit Screw


Balance추 고정 핀


Stencil은 4개의 고정나사를 통해 고정


PCB의 서포트 핀모습
자유로운 크기의 PCB고정이 가능한 유니버셜 서포터핀



스텐실은 작업대에 전/후에 놓인 스텐실 서포트 Bar로 Limit이 된다.



PCB를 올려놓은 사진




서포트 핀
핀의 높낮이 조절이 가능하다.







PCB에 프린팅할때 휨을 방지하기 위한 서포트핀



스텐실을 내릴때 받쳐주는 서포트바
서포트바의 높이는 고정이므로, 스텐실 프린팅에 맞는 높이는
서포트 핀의 높이를 조절하여 사용하면 됩니다.








발란스 웨이트
전/후로 움직여 고정하여 가장 편리한 발란스에 고정하여준다.


Specification






E 3040  vs  80S+  Balance Table                                                            단위 . mm

Description


E 3040

80S+

Remark
1
Dimension
540×370×350 mm
580x32  259 mm

2
Max Frame Size
300 x400/25~ 40mm(h)
370470/25~43mm(h)

3
Max Stencil Sheet Size
250 × 350 mm
270 x 470 mm

4
Max PCB Work Area
200 × 350 mm
220 x 420 mm

5
Printing Speed
작업자 수동 작업 통제
작업자 수동 작업 통제

6
PCB 두께
0 ~ 70 mm
0~ 100 mm

7
PCB Adjust Turing knob
전면 / 2ea x 측면
전면/측면/ D측제어 (대각)

8
플랫폼 높이
240mm
180 mm

9
반복 정밀도
± 0.01 mm
± 0.005mm

10
Frame 높이 조절 범위
0 ~ 100mm
0 ~ 60mm

11
Frame 높이 반복 정밀도
± 0.3mm
± 001 mm

12
Frame 높이 조절 고정 기능
X
O

13
D측 조절 기능
X
O

14
Work Table Lock 기능
X
/  Lock 기능

15
Frame 하측 제한 기능(전면)
X
/우 조절 및 Lock 기능

16
Frame /우 조절 기능
X
/우 조절 Lock 기능

17
Frame 높이조절 Scale 표시
X
Frame앞쪽 Limit제어

18
Frame Pole 방식
Pole Screw 조립방식
Frame + Table 일체형

19
PCB  Turning  Range
X
O

20
PCB  Fixture Table 크기
250 x 320mm
300 x 400mm

21
PCB 고정 방식
외각 및 Mount Hold
사용 가변 고정 방법
외각 및 Mount Hold 사용  가변 고정 방법

22
Table 미세 조절 범위 ( Z.X.Y )
Z. ±80mm
 X ±30mm / Y ±30mm
Z. ±40mm
X ±35mm  Y ±45mm

23
무 게
36 kg
32 kg


장점

1. 경제적인 가격
2. 간단한 Stencil 작업
3.  교육용 간단작업
1. 경제적 가격
2. 연구.개발.QC 적합
3.  Prototype 적합 장비
4. S80 upgrade 프린터
e 3040 제품에 비하여
운영. 정밀도 사용방법
Easy. 운영방식
5. Proto type 90% 사용


단점

4.  Frame Pole .
  조립 정밀도 떨어짐
5.  Frame .불안정
6.   D측 조절 기능 없음
