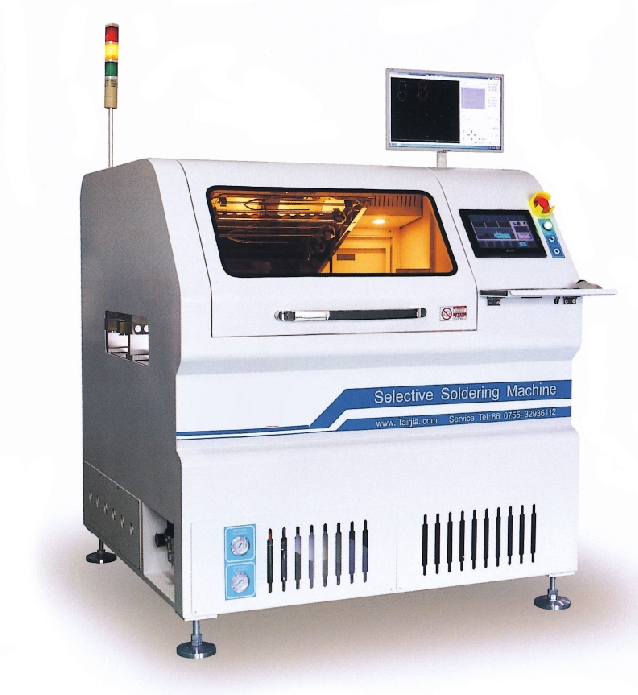

Selective Soldering system . Small Conveyor type. 소형 셀렉티브 솔더링 in line Conveyor type ~ reflowall

Selective Soldering 사용하는 업종은 정하여져 있다. 전장. 방산, 산업용. 의료. 선박통신 등
Selective는 Wave Soldering 장비에 비하여 많은 기술과 정밀을 요구한다.
Wave Soldering은 단순한 각도에서 Flux 토포, 예열. Wave Port 지나면 된다.

Selective는 X.Y, Z 제어를 하여야 하며 또한 여러 첨단 기술을 요구하는 장비이다.
과거 15년 독일의 친구가 Selective 장비로 업종 변화를 한 후, 10년이 넘어 정상적인
시장 점유에 도달하였다.

모든 Soldering은 열 관리이다. 이러한 효율적은 균일한 열을 Pre-heating. Solder Port. nozzle 그리고 얼마나 지속적이고 균일한 열 관리를 하는 것이 가장 중요하다.

이들의 새로운 기술 적용에 대한 매우 효율적인 열 관리를 한다고 생각한다,
Selective는 Solder Port 자체가 좌/우, 상/하 이동을 하여야 하기에 Solder Port가 무거우면
속도 내구성이 떨어진다. 대부분 무게가 10Kg 내외 되지 않으면 작업 속도 부품이 커지기 때문이다.

Solder Port 외면을 Infra Red 원형 Heater 사용함으로써 Heater의 온도 손실 및 IR Heater 발열하는데 걸리는 시간을 단축시킨 기술은 매우 좋은 기술이다 생각한다.

또한 N2 Gas의 냉매를 사전에 Heating 하여 Nozzle에 공급하는 기술 또한 매우 중용한
기술이라 생각한다,

이것은 N2 투입 시 Nozzle의 온도 변화를 극소화 변화 되도록 한 것이다.

모든 설계는 단순하여야 한다, 또한 창의적이어야 하며. 고정 관념 없이 변화를 하여야
새로운 작품이 나오기 때문이다, 본인은 기능 가격에서 시장 창출이 되리라 생각한다.

Selective Soldering 장비는 6개 Models 다양한 제품이 있다.
1) 400 x 400mm 기준 Selctive Soldering
1-1 Single nozzle
1-2 dual Nozzle
1-3 Off line 550 x 600mm

2) 500 x 500mm 기준 Selective Soldering
2-1. Dual nozzzle 동시에 작동
2-2. Dual nozzle 개별적 작동

장비 특징

l full Automatic Selective Soldering
l Solder Port : 8Kg
l Auto Solder Feeder
l Min nozzle : 3mm
l N2 " 5MPa
l N2 Pressure Alarm
l Auto Flux Spray Jet Spray
l 2 x CCD Camera ( 1 x Flux monitoring , 1 x Soldering Monitoring )
l Vision Offset Correction

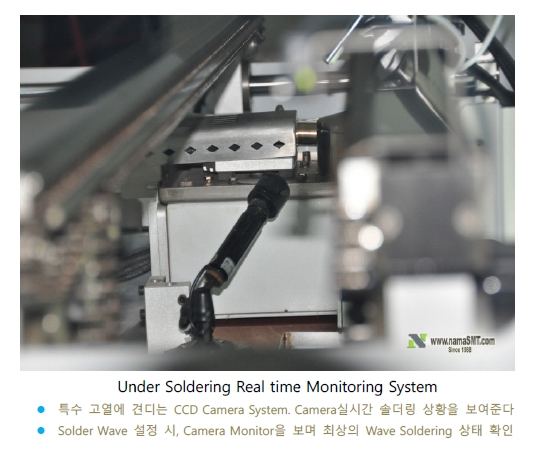

l Camera monitoring for Soldering
l Solder Port Low Level Alarm
l Flux capacity : 1 ~ 1.5L
l Flux Tank : Pressure tank
l Flux Nozzle Cleaning function
l 1 or 2 Flux tank
l Compressed Air Pressure Alarm.
l Auto Detection PCB Sensor System.
l Auto Jet Flux Spray system
l two Flux Tank Control
l Work Area : 50 x 100 ~ 400 x 400mm
l off line Work : 500 x 600mm
l Big Area Pre heating Zone
l Under Infra Red "Ring " & Hot type Pre heating
l Gerber data or Direct program
l Operating System : Windows
l Display Language : English
l Program method : off line / on line
l Equipments Connection Signal : SEMEMA
l Dimension L.W.H : 1400 x 1300 x 1500mm

장비 제원 사진 보기
