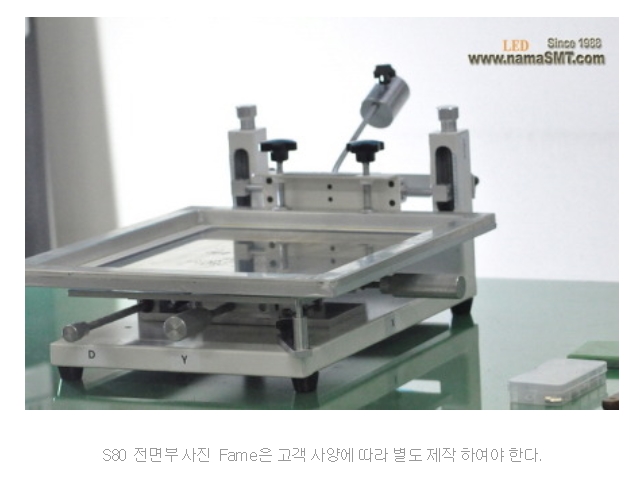

Prototype으로 가장 널리 사용하고 있는 Solder Printer S80에 대한 설명입니다.
소량 Lab. QC에서 사용되는 Prototype Solder Printer입니다,
이 제품은 나구나 쉽게 Stencil Print 작업을 할 수 있는 장비이며 또한
X.Y.Z.D 측을 섬세하게 조절을 할 수 있습니다.
PCB 소재 Fixture 기본으로 제공되며 원만한 Printer 작업을 위하여 고정이 가능합니다.
원형 등에 대하여 별도 사용자 방향성에 맞도록 사용, 제작 사용하여야 합니다.
S80 Technical parameters
|
1.
Items
|
S80
|
|
2. Dimensions
(mm)
|
580×320×260
|
|
3.
Platform Size
|
300×400(mm)
|
|
4.
PCB Size
|
250×300(mm)
|
|
5.
Template Size
|
370×470(mm)
|
|
6.
Printing speed
|
Labor control
|
|
7.
PCB Thickness
|
0～100(mm)
|
|
8.
PCB Tuning range
|
Front/ Side +10mm
|
|
9.
Platform height
|
180(mm)
|
|
10.
Repeatability
|
±0.01mm
|
|
11.
Positioning mode
|
Outside/Reference hole
|
|
12.
Fine Adjustment Range
|
Z-axis ±45mm X-axis ±35mm Y-axis ±45mm
|
|
13.
Weight
|
14Kg
|
